Descripción
Un anclaje más allá del pladur.
Un anclaje válido para gran variedad de materiales huecos, no solo PYL: bovedillas de hormigón o cerámica, madera, bloque hueco de hormigón, etc.
Gracias a su forma curva sólo necesita 3 cm de hueco para poder colocarse.
Válido para paneles desde 3 mm de espesor y hasta 75 mm simplemente adaptando los tornillos de montaje.
Su agujero central de fijación puede utilizarse para diversos accesorios roscados como tornillos, alcayatas, cáncamos y argollas, tornillos de doble rosca, etc.
Datos técnicos y de colocación:
Broca Ø: 25 mm
Espesor de placa: 3 mm – 75 mm
Tornillo Ø: 4,5 – 6,0 mm
Distancia mínima a bordes: 50 mm
Carga segura extracción: 35 kg*
Carga segura cortante: 135 kg*
Carga segura a 75mm de la pared (Momento): 120 kg*
Carga segura a 150mm de la pared (Momento): 96 kg*
Carga segura a 300mm de la pared (Momento): 50 kg**
Coeficiente de seguridad de 2 aplicado sobre placa de 12,5 mm. Ver Ficha técnica en adjuntos.
Coeficiente de seguridad de 2 aplicado sobre placa de 12,5 mm. Ver Ficha técnica en adjuntos.

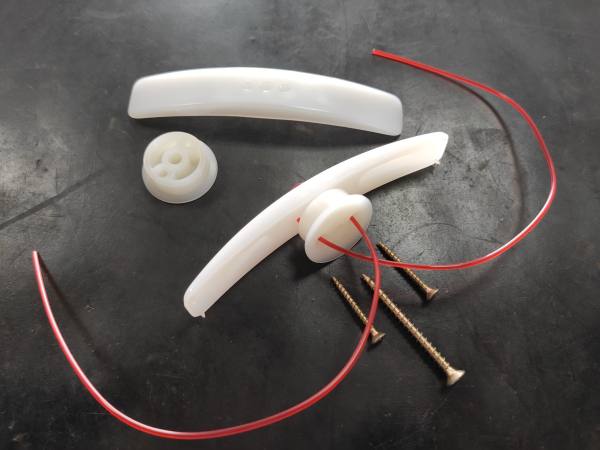

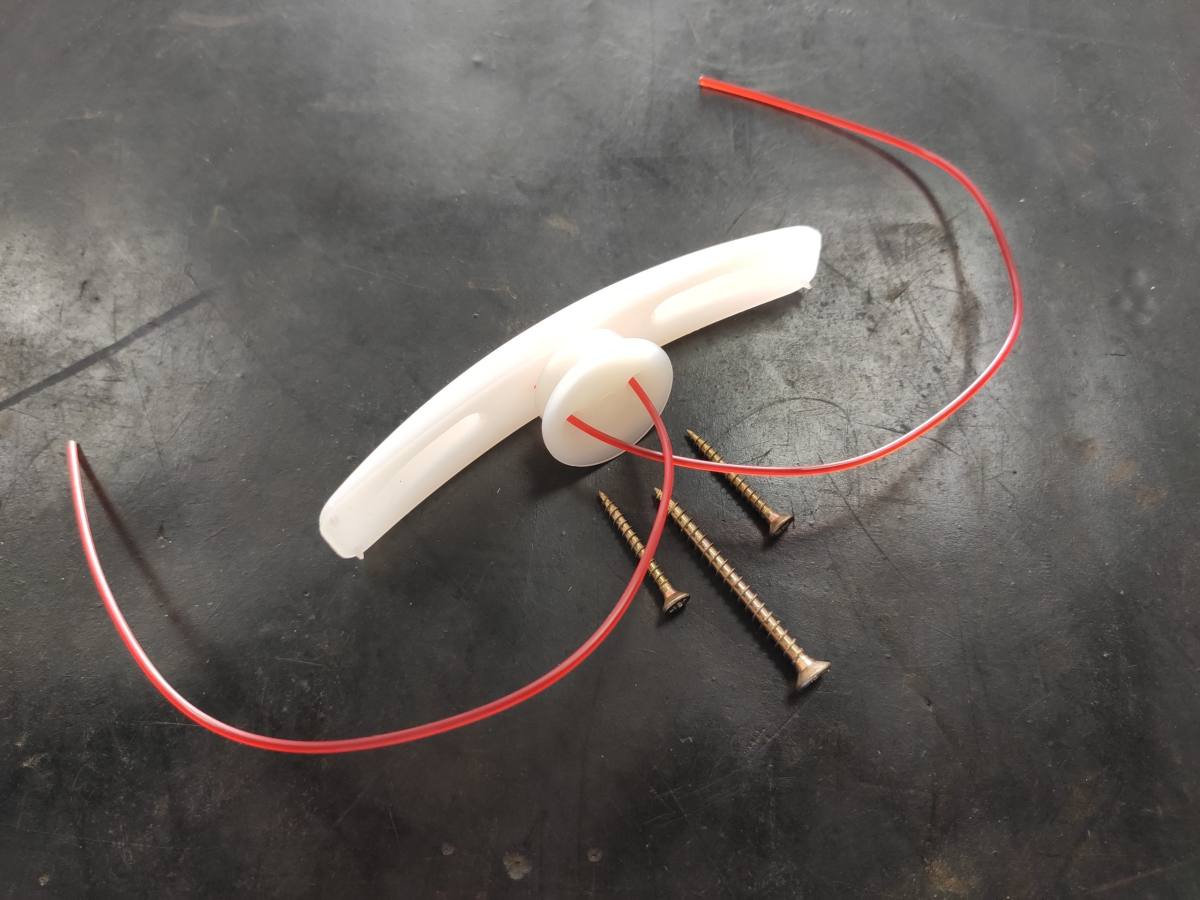

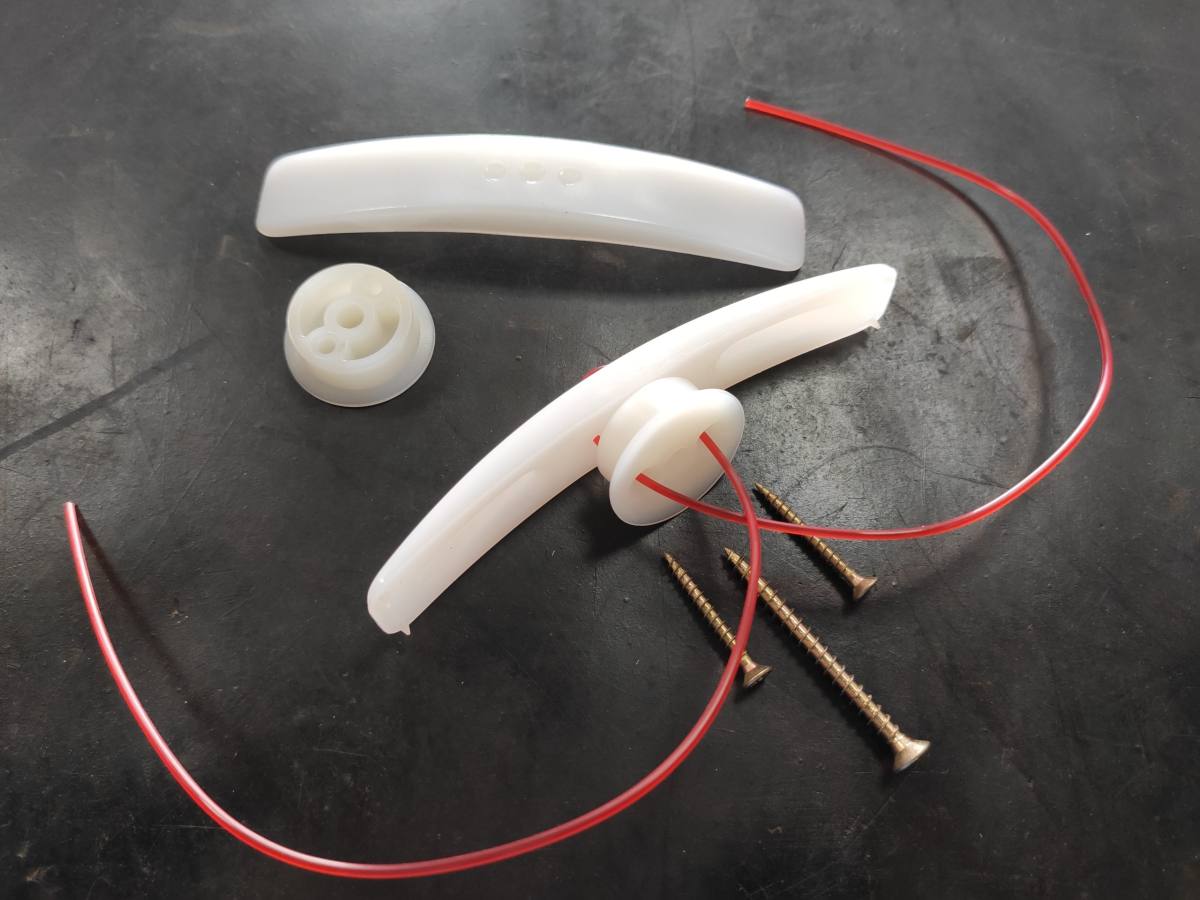

1 Insertar la placa trasera mientras se sujeta con el cordón de montaje
2 Llevar la placa redonda frontal hasta el taladro y ajustar
3 Sin dejar de sujetar el cordón de montaje, fijar el tornillo más grueso (incluido) en el agujero central.
4 Quitar el cordón de montaje para dejar libres los 2 orificios laterales
5 Fijar los dos tornillos más pequeños (incluidos) en los agujeros laterales
6 Finalmente desatornillar el tornillo central para dejar libre el agujero de fijación. Ya podemos fijar el elemento que necesitemos.
